同步帶是一種兼有鏈、齒輪、三角膠帶優點的傳動零件。由于同步帶是一種兼有鏈、齒輪、三角膠帶優點的傳動零件

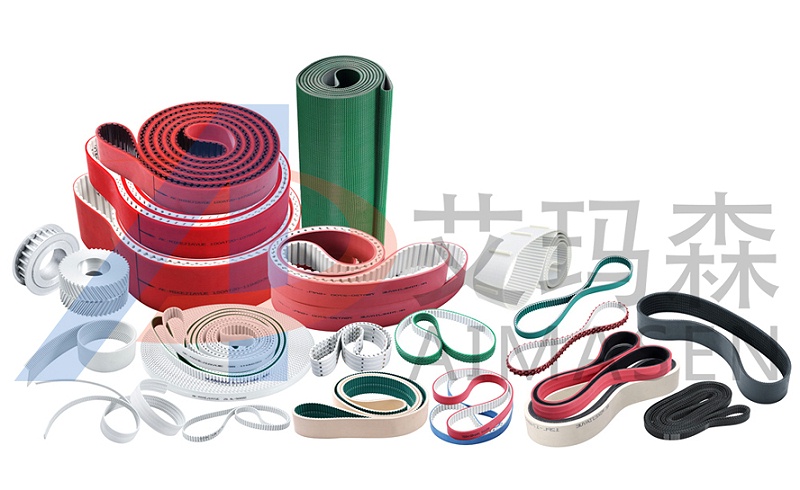

即梯形齒同步帶傳動。它主要用于中、小功率的同步帶傳動，如各種儀器、計算機、輕工機械中均采用這種同步帶傳動。
高轉矩
同步帶傳動
又稱HTD帶(High Torque Drive)或STPD帶傳動(Super Torque Positive Drive)。由于其齒形呈圓弧狀(圖6-2)，在我國通稱為圓弧齒同步帶傳動。它主要用于重型機械的傳動中，如運輸機械(飛機、汽車)、石油機械和機床、發電機等的傳動。
常用的同步帶
可分為AT5、AT10、T5、XH、H、L、XL、3M、5M、8M、S5M、S8M等開口、
接駁同步帶。廣泛應用于各種行業，如陶瓷、食品、石材、煙草、木工、印刷、紡織包裝等
同步帶傳動的優點
(1)工作時無滑動，有準確的傳動
(2)傳動效率高，節能效果好
(3)傳動比范圍大，結構緊湊
(4)維護保養方便，運轉費用低
(5)惡劣環境條件下仍能正常工作
同步輪的選型步驟
(1)設計條件
同步帶傳動設計,通常都是在以下已知條件下進行的
①同步帶需要傳遞的功率
②主動輪轉速、從動輪轉速或傳動比
③同步帶輪安裝中心距離;
④工作條件等
需要計算選型確定的項目包括
同步帶節距、寬度、節線長度、實際中心距、同步帶輪齒數等,并將各參數用符號表示再向制造商訂購同步帶、同步帶輪。
（2）根據轉速、功率選定同步帶帶型
同步帶帶型選型就是根據同步帶所需要傳遞的負載功率及主動輪轉速選擇合適的同步帶齒型及節距
不同節距齒型的同步帶其單位寬度所能夠傳遞的功率是不同的，同一規格的同步帶在不同的轉速下所能夠傳遞的功率也不同。為了方便用戶正確地選用同步帶,制造商對不同類型、不同節距的同步帶在不同轉速下能夠傳遞的功率制成圖表，用戶可以根據圖表接選用合適的同步帶類型和節距。
